HUV FÖR ÄNDSTOLPE
Av varmförzinkat stål. Bultar och detaljer för regelns fastsättning i huven medföljer. För stolpar, diameter 180-260 mm. Borrning i regel Ø 22 mm. Passande stolpbyglar, M20. Tillåten stagkraft enligt SEN, 200 kN per huv. Staginfästningsöronens hål har fasade kanter för infästning av stagskruv.
På huvarnas båda sidor finns hål för fastsättning av jordningsklämma
34381--, 34384-- eller 34387--.
LADDA NER PRODUKTINFORMATION

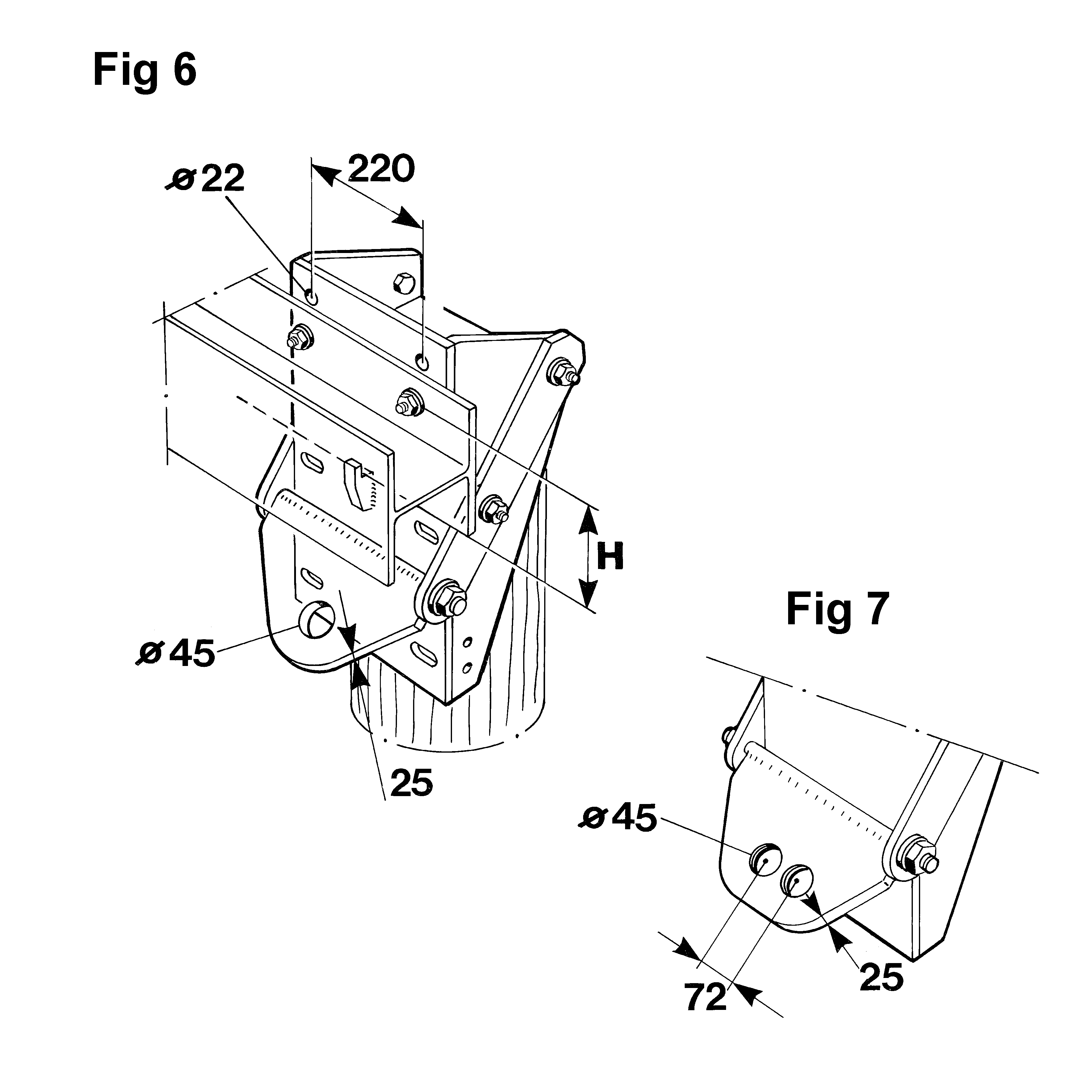

LB nummer | Passar regelprofil | Figur | Stag- avstånd L1) | H mm | Vikt kg | Passande stagskruv | E-nummer |
---|---|---|---|---|---|---|---|
3443002 | HE180A-220A | 6 | 5/4S till 5/6S | 150 | 60 | M24–M27 | 0627517 |
3443002 | HE240A-280A | 6 | 5/4S till 5/6S | 200 | 60 | M24–M27 | 0627517 |
3443003 | HE180A-220A | 7 | S till 2/3S | 150 | 61 | M24–M27 | 0627516 |
3443003 | HE240A-280A | 7 | S till 2/3S | 200 | 61 | M24–M27 | 0627516 |
1) Definition: Se rubriken STAG, ALLMÄNT
