DUBBEL LINHÅLLARE MED OK
Centrumupphängd linhållare
Katalognumret omfattar ok, länkar och linhållare.
Linjebrytningsvinkel: 30°-60
LADDA NER PRODUKTINFORMATION
LB nummer | Passar lina area mm2 | Passar diameter mm | H mm | C mm | Vikt kg | Rekommenderad största kraft kN | Korttidsström max kA-1s |
|---|---|---|---|---|---|---|---|
5416181 | 142 | 15,4 | 320 | 400 | 14 | 48 | 40 |
5416182 | 234–241 | 19,9–20,1 | 330 | 450 | 15 | 48 | 40 |
5416183 | 329 | 23,6 | 330 | 560 | 20 | 48 | 40 |
5416184 | 454 | 27,7 | 345 | 660 | 23 | 84 | 40 |
5416185 | 593 | 31,7 | 365 | 740 | 25 | 84 | 40 |
5416186 | 774 | 36,2 | 385 | 810 | 27 | 84 | 40 |
5416186 | 910 | 39,3 | 385 | 810 | 27 | 84 | 40 |
Tabell 2

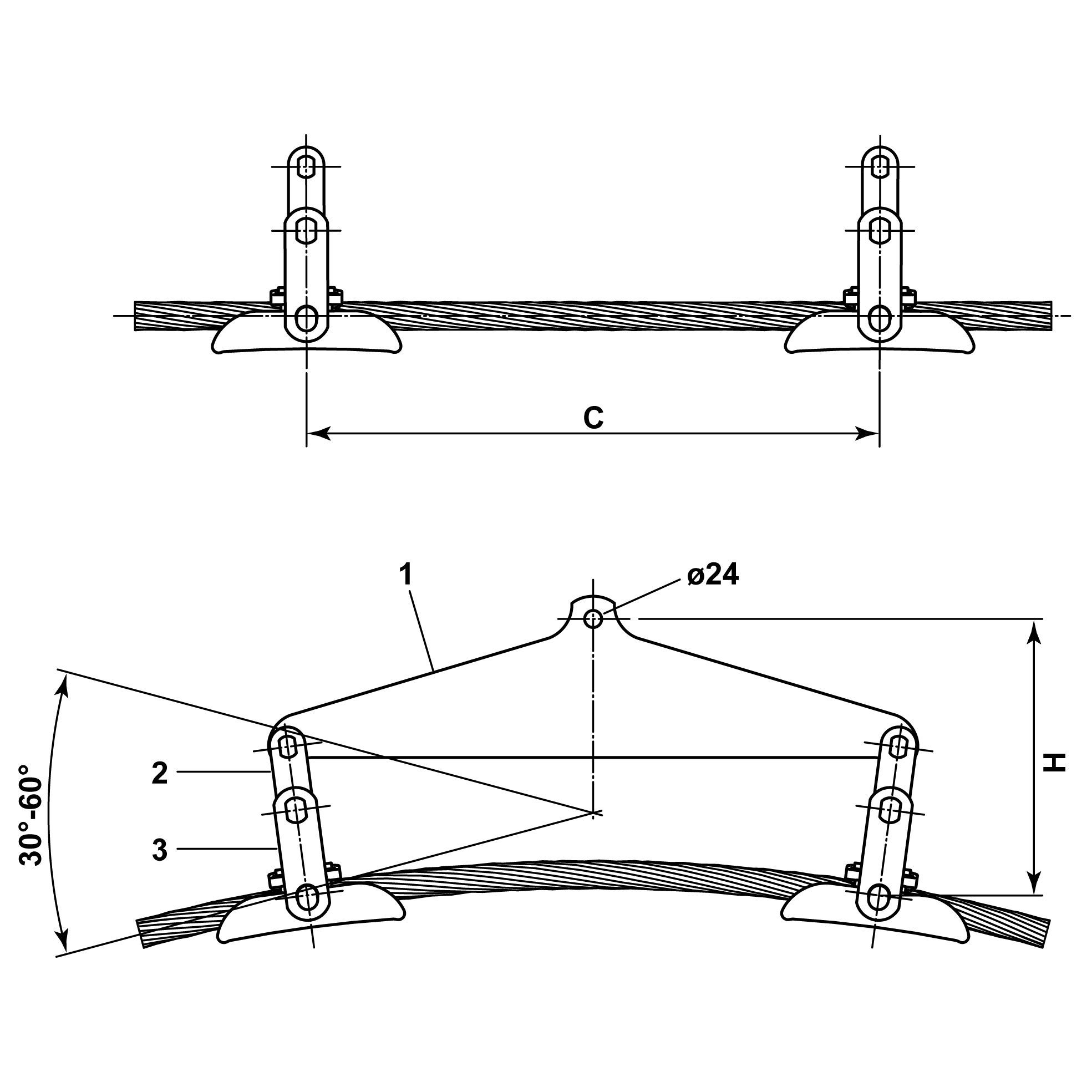

Nummer | Ingående detaljer enligt figur 1 | Ingående detaljer enligt figur 2 | Ingående detaljer enligt figur 3 |
|---|---|---|---|
5416181 | 4416151 | 2x 4416209 | 2x 5355317 |
5416182 | 4416152 | 2x 4416209 | 2x 5355322 |
5416183 | 4416153 | 2x 4416209 | 2x 5355327 |
5416184 | 4416161 | 2x 4416209 | 2x 5355327 |
5416185 | 4416162 | 2x 4416209 | 2x 5355331 |
5416186 | 4416163 | 2x 4416209 | 2x 5355336 |
5416187 | 4416163 | 2x 4416209 | 2x 5355339 |
