LEDNINGSHÅLLARE

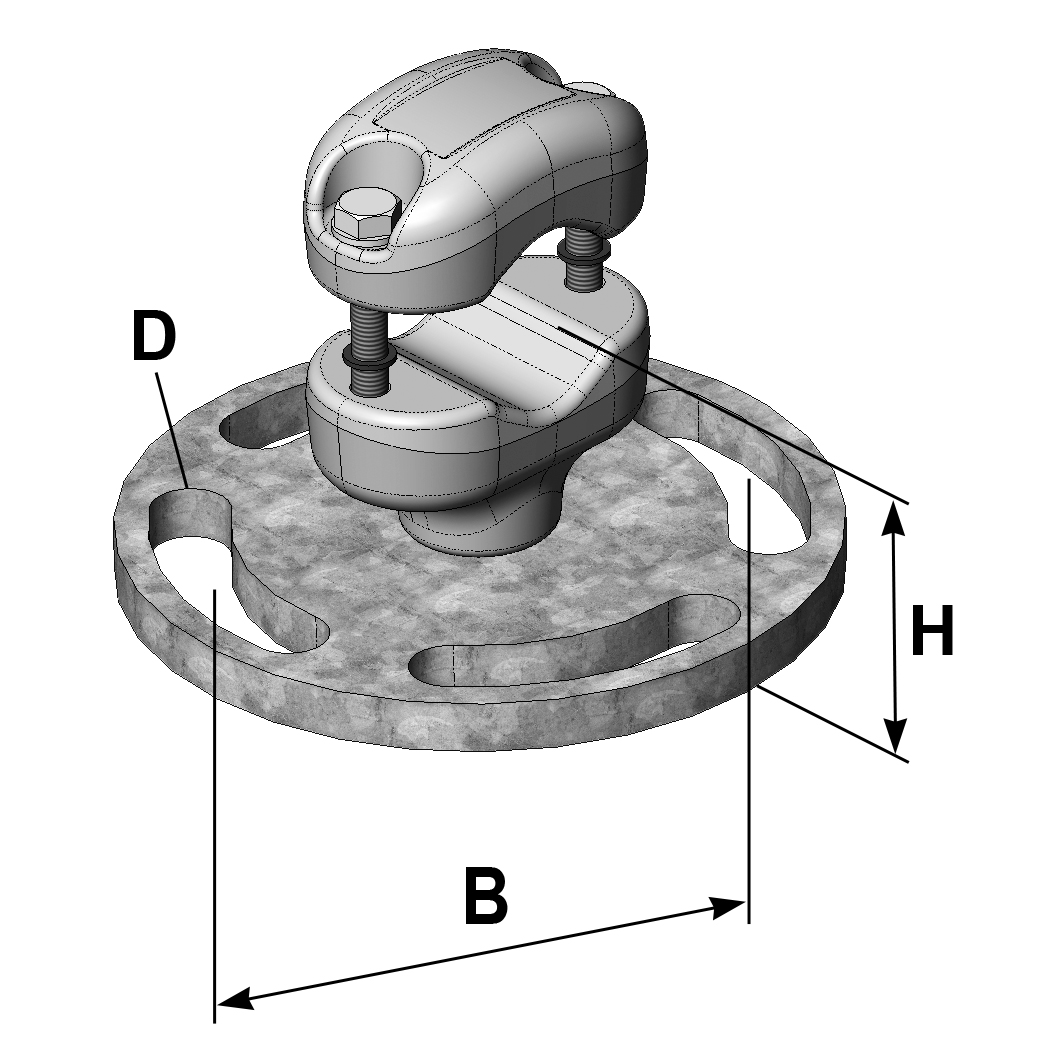

Ledare - Stödisolator
Av aluminiumlegering. Skruvar och brickor av syrafast stål. Fotplatta integrerad i hållaren alternativt varmförzinkad stålplatta. Fästskruvar beställes separat. Hållaren kan monteras stående eller hängande. Hållaren är i horisontalplanet inställbar i varje 0–45° vinkel beroende på utförande. Åtdragningsmoment 22 Nm, 13 mm hylsa användes.
LADDA NER PRODUKTINFORMATION
LB nummer | Passar lina area mm2 | H mm | D mm | B mm | Vikt kg | Konstruktions- spänning max kV |
---|---|---|---|---|---|---|
2299404 | 241-593 | 70 | 4x14 | 76 | 1,1 | 245 |
2299414 | 241-593 | 70 | 4x18 | 127 | 1,0 | 245 |
2299421 | 774-910 | 70 | 4x14 | 76 | 1,5 | 245 |
2299431 | 774-910 | 70 | 4x18 | 127 | 2,3 | 245 |
